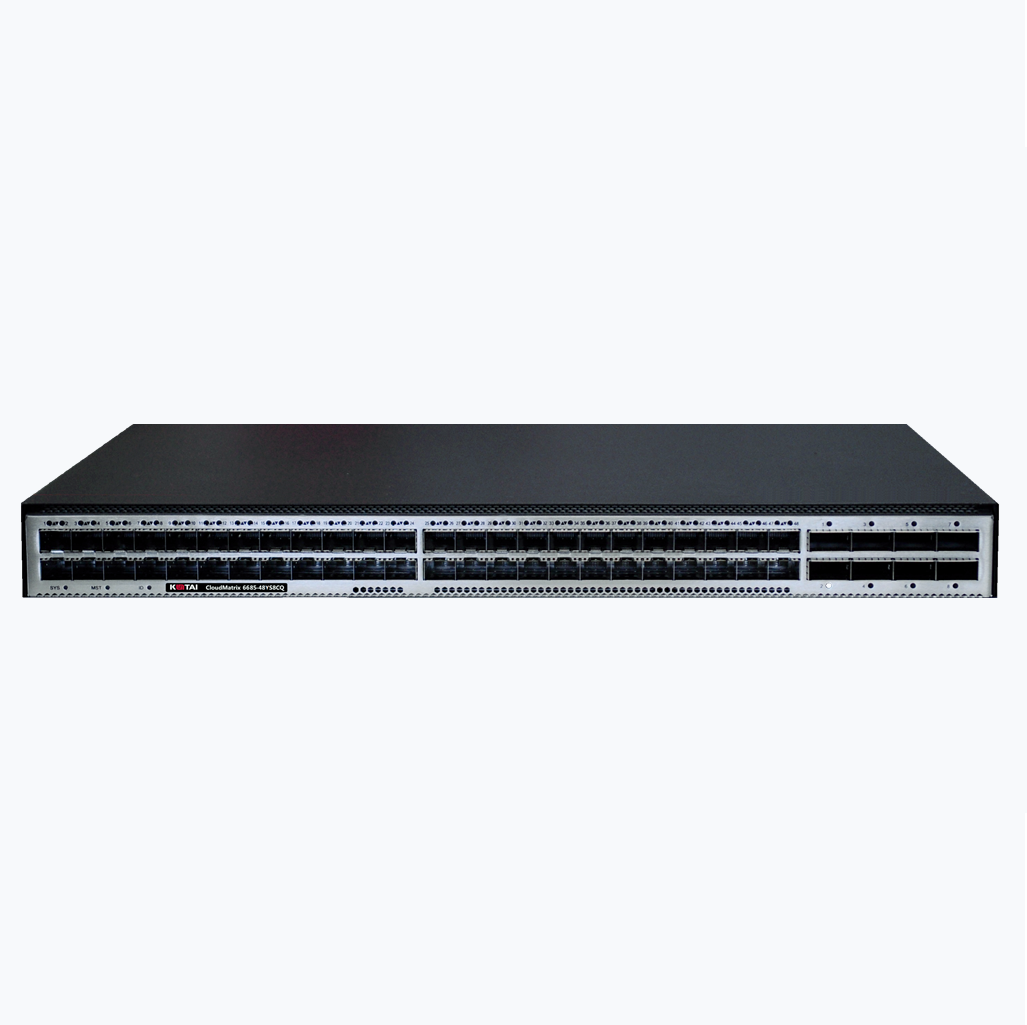

CloudMatrix 6600系列是k8凯发面向数据中心推出的新一代高性能、高密度的10G、50G接入交换机（CloudMatrix，简称CM）。CloudMatrix6600系列采用先进的硬件结构设计，给予高密10G/50G端口接入，支持100G/200G上行端口，支持丰富的数据中心特性和高性能的M-LAG，风道方向可以灵活选择。CloudMatrix 6600系列可以与k8凯发数据中心核心交换机CloudMatrix 16600(-X)配合构建弹性、虚拟和高品质的云时代数据中心100G/200G全联接网络，满足云时代数据中心对网络的需求。
CloudMatrix 6600系列交换机定位于数据中心的高密10G/50G接入，帮助企业和运营商构建面向云计算时代的数据中心网络平台，也可以用于园区网的核心或汇聚。
CloudMatrix 6600系列交换机包括CloudMatrix 6655-48XS8CQ和CloudMatrix 6685-48YS8CQ两款设备形态，可以顺利获得配置不同风向的电源和风扇来实现风向前进后出或后进前出两种模式。
CloudMatrix 6600系列交换机使用的是国产的CPU和交换芯片，符合现阶段信创的需求，设备经过多年的使用实践，成熟度较高。
CloudMatrix 6655-48XS8CQ 交换机给予48个10GE SFP+接口，8个100GE QSFP28接口,或8个40GE QSFP+接口。
CloudMatrix 6685-48YS8CQ 交换机默认给予48个25G SFP28接口，8个100GE QSFP28接口，可顺利获得升级支持48个50G SFP56接口，8个200GE QSFP56接口。
高密度 10G/50G接入，容量超群
l 最大给予48个10G/50G接口，满足10GE服务器高密接入需求，平滑演进；
l 最大支持8个100G/200G高性能QSFP28/56接口，QSFP28/56接口允许作为1个40GE QSFP+接口，给予灵活的组网能力；100G/200G上行与CloudMatrix 16600(-X) 系列共同构建无阻塞的网络平台。
跨设备链路聚合，高效可靠
该系列交换机支持跨设备链路聚合 M-LAG（Multichassis Link Aggregation Group），能够实现多台设备间的链路聚合，从而把链路可靠性从单板级提到设备级；
l 多活系统，一方面双归系统实现流量负载分担，另一方面系统多活、热备份保护，系统更可靠；
l M-LAG 的各节点设备可独立升级，升级过程中其它节点承接业务转发，实现业务零中断；
l 组网灵活，普通以太网络、VXLAN 以及 IP 网络的双归接入均可采用 M-LAG 接入方式。
虚拟化硬件网关，快速部署
l 该系列交换机可以与业界主流的虚拟化平台配合，作为 Overlay 虚拟化网络（VXLAN）的高性能硬件网关，支撑高达 16M 多租户的数据中心运营；
l 该系列交换机作 Overlay 网络的硬件网关时，可以顺利获得 Open API 与云平台开放对接，实现软件网络和硬件网络的统一管理；
l 硬件虚拟化网关方案无需改动客户现网，实现业务的快速部署，同时保护网络投资；
l 支持 BGP-EVPN 作为 VXLAN 的控制平面，简化 DC内、DC间的 VXLAN 的配置。
开放可编程网络，灵活定制
l 该系列交换机支持 NetConf 协议，可与iMaster NCM-Fabric 对接；
l 该系列交换机支持自动化管理运维工具，实现物理、虚拟网络的统一发放；
l 该系列交换机可被业界主流云平台（含商业云平台和开源云平台）和第三方 Controller 深度集成，支持业务对网络的灵活定制和自动化管理。
设备零配置部署，自动运维
l 该系列交换机支持 ZTP（Zero Touch Provisioning）协议，可以文件服务器获取版本文件并自动加载，实现设备的免现场配置和部署，从而降低人力成本，提升部署效率；
l ZTP 功能支持内嵌脚本语言，并顺利获得 Open API 开放给用户，数据中心用户可使用其熟悉的脚本语言（Python 等）实现对网络设备的统一配置；
l ZTP 实现新设备配置时间与设备数量、地域分布解耦，缩短业务上线时间，提高了业务上线效率。
智能无损网络，满足 RoCEv2 应用高性能需求
l 该系列交换机支持智能无损算法，解决传统以太网络拥塞丢包的问题，为RoCEv2 流量给予“无丢包、低时延、高吞吐”的网络环境，满足RoCEv2 应用的高性能需求。
l 该系列交换机支持PFC死锁预防，顺利获得识别易造成 PFC 死锁的业务流，修改队列优先级，从而预防 PFC死锁的发生。
l 该系列交换机支持 AI ECN（Artificial Intelligence Explicit Congestion Notification），根据现网流量模型智能调整无损队列的 ECN 门限，可以保障零丢包下的低时延和高吞吐，让无损业务达到最优性能。
l 该系列交换机支持ECN Overlay 功能，将ECN 功能应用到 VXLAN 网络中，使 Overlay 网络中的拥塞状态可以及时被流量接收端感知，让流量接收端知会流量发送端进行降速，缓解网络拥塞。
严格的前后风道，高效节能
灵活的前后/后前风道设计：
l 采用严格的前后风道设计，支持冷热风道完全隔离，提升散热的效率，满足数据中心机房设计要求；
l 顺利获得选配风扇和电源模块，灵活支持前后和后前风道；
l 支持电源和风扇冗余配置，保障业务无间断运行。创新的节能技术：
l 使用节能芯片，智能的风扇调速方案，支持实时功耗检测，为客户降低运维成本，打造绿色数据中心。
指示灯完美呈现，运维简单
清晰的指示灯：
l 支持端口状态、端口速率等信息的完整呈现，创新的 100GE 端口指示灯，可以清晰显示所有子端口状态；
l 前面板和后面板同步显示系统状态，便于从任意方向维护；
l 支持远程定位功能，在网管/控制台上可以点亮需要维护设备的远程定位指示灯，便于在拥挤的设备间准确定位设备。
维护简单
l 管理接口/风扇/电源位于交换机的正面，便于维护；
l 数据接口位于交换机的后侧，和服务器同向，便于走线。
| 项目 | CloudMatrix 6655-48XS8CQ | CloudMatrix 6685-48XS8CQ |
| 端口 | 48个10G接口+ 8个100G接口 | 48个25G（可升级为50G）接口+ 8个100G（可升级为200G）接口 |
| 交换容量 | 4.8Tbps/96Tbps | 8Tbps/96Tbps |
| 包转发率 | 2,000Mpps | 2,400Mpps |
| 风道类型 | 标准前后或后前风道 | |
| 设备虚拟化 | 支持 M-LAG | |
| 网络虚拟化 | 支 持 VXLAN routing 和 VXLAN bridging 支 持 BGP-EVPN | |
| 网络融合 | 支持 RDMA 和 RoCE（RoCE v1 和 RoCE v2） 支持 PFC 和 AI ECN | |
| 可编程特性 | 支持 OpenFlow 协议 支持 可编程 | |
| 流量分析 | 支持 Netstream 功能 | |
| VLAN | 支持 Access、Trunk、Hybrid 方式 支持 default VLAN | |
| MAC 地址表 | 支持 MAC 地址自动学习和老化 支持静态、动态、黑洞 MAC 表项 支持源 MAC 地址过滤 支持基于端口和 VLAN 的 MAC 地址学习限制 | |
| IP 路由 | 支持 RIP、OSPF、ISIS、BGP 等 IPv4 动态路由协议 支持 RIPng、OSPFv3、ISISv6、BGP4+等 IPv6 动态路由协议 | |
| IPv6 | VXLAN Over IPv6 IPv6 VXLAN over IPv4 支持 IPv6 ND（Neighbor Discovery） 支持 PMTU 发现（Path MTU Discovery） 支持 IPv6 的 TCP、Ping 、Tracert、Socket、UDP、RawIP | |
| 组播 | 支持 IGMP、PIM-SM、MSDP 等组播路由协议 支持 IGMP Snooping 支持 IGMP Proxy 支持组播成员接口快速离开 支持组播流量抑制 支持组播NAT | |
| 可靠性 | 支持 LACP 支持 STP、RSTP、PVST 和 MSTP 支持 BPDU 保护 支持 SmartLink 及多实例 支持硬件 BFD（Bidirectional Forwarding Detection），最小 3.3ms 发包间隔 支持 VRRP、VRRP 负载分担、BFD for VRRP 支持 BFD for BGP/IS-IS/OSPF/静态路由 支持 BFD for VXLAN 支持数据面故障快速自愈DPFR | |
| QoS | 支持基于 Layer2 协议头、Layer3 协议、Layer4 协议优先级等的组合流分类 支持 ACL、CAR、Remark、Schedule 等动作 支持 PQ、DRR、PQ+DRR 等队列调度方式 支持 WRED、尾丢弃等拥塞避免机制 支持流量整形，支持1588v2（PTP） | |
| 智能运维 | 支持全网路径探测 支持 Telemetry 支持 ERSPAN 增强 支持IFIT 支持 PacketEvent：丢包可视，超长时延可视 支持 VXLAN OAM: VXLAN ping, VXLAN tracert 支持Netstream满足10GE 1:1采样 | |
| 智能无损功能 | PFC死锁预防 AI ECN ECN Overlay NSLB增强 | |
| 配置与维护 | 支持 Console、Telnet、SSH 等终端服务 支持 SNMPv1/v2/v3 等网络管理协议 支持顺利获得 FTP、TFTP 方式上载、下载文件 支持 BootROM 升级和远程在线升级 支持热补丁 支持用户操作日志 支持配置回滚 支持 ZTP | |
| 安全和管理 | MACsec 命令行分级保护、未授权用户无法侵入 支持防止 DOS、ARP 攻击功能、ICMP 防攻击 支持端口隔离、端口安全、Sticky MAC 支持 IP、MAC、端口、VLAN 的组合绑定 支持 AAA、Radius、TACACS 等多种认证方式 支持 RMON 支持弱安全协议/算法查询与安全增强 | |
| 机箱尺寸 mm（宽×深×高） | 442×420×43.6 | |
| 满配重量 | 8.35kg | 9.2kg |
| 环境要求 | 工作温度：0℃～40℃（0m～1800m） 存储温度：-40℃～+70℃ 相对湿度：5%RH～95%RH，非凝露 | |
| 工作电压 | AC：90V～290V；DC: -38.4V~-72V；HVDC: 190V~400V | |
| 典型功耗 | 147W | 48x25G+8x100G: 147W 48x50G+8x200G: 177W |
型号 | 描述 |
CM6655-48XS8CQ | CM6655-48XS8CQ交换机(48*10GE SFP28,8*100GE QSFP28, ,3个风扇槽位,2个电源槽位,不含电源风扇) |
CM6685-48YS8CQ | CM6685-48YS8CQ交换机(48*25GE SFP56,8*100GE QSFP56, ,5个风扇槽位,2个电源槽位,不含电源风扇,25G可升级为50G,100G可升级为200G) |
CE66-RTU-U48S8CQ | 下行 48*25G 升级到 48*50G, 上行 8*100G 升级到 8*200G 容量升级 RTU |
FAN-031A-B | 风机盒(B,风机盒面板侧出风) |
FAN-031A-F | 风机盒(F,风机盒面板侧进风) |
PAC600S12-PF | 600W 研讨电源模块(前后风道，电源面板侧进风) |
PAC600S12-PB | 600W 研讨电源模块(后前风道，电源面板侧出风) |
PDC1K2S12-PB | 1200W直流电源模块(前后风道,电源面板侧进风) |
PDC1K2S12-CE | 1200W直流电源模块(后前风道,电源面板侧出风) |
N1-CM66LIC-CFFD | N1-CM6600交换机CloudFabric Foundation软件包 |
N1-CM66LIC-CFFD VxLAN | N1-CM6600交换机CloudFabric Foundation VxLAN软件包 |
N1-CM66CFFD-SnS1Y | N1-CM6600交换机CloudFabric Foundation软件包-Subscription and Support-年 |
